Popis LED

Světlo vyzařující dioda, též elektroluminiscenční dioda či LED, je elektronická polovodičová součástka obsahující přechod P-N.

Prochází-li přechodem elektrický proud v propustném směru, přechod vyzařuje (emituje) nekoherentní světlo s úzkým spektrem. Může emitovat i jiné druhy záření. Tento jev je způsoben elektroluminiscencí.

Pásmo spektra záření diody je závislé na chemickém složení použitého polovodiče. LED jsou vyráběny s pásmy vyzařování od skoro ultrafialových, přes různé barvy viditelného spektra, až po infračervené pásmo. Poměrně dlouho trval vývoj modré LED, na nějž čekal jeden z projektů ploché barevné televizní obrazovky.

Z principu funkce LED vyplývá, že nelze přímo emitovat bílé světlo - starší bíle zářící diody většinou obsahují trojici čipů vybíraných tak, aby bylo aditivním míšením v rozptylném materiálu vrchlíku dosaženo vjemu bílého světla.

Protože není možné přímo emitovat bílé světlo, pravé bílé LED využívají luminoforu. Některé bílé LED emitují modré světlo, část tohoto světla je přímo na čipu luminoforem transformována na žluté světlo a díky míseni těchto barev vzniká bílá. Jiné typy bílých LED emitují ultrafialové záření, to je přímo na čipu luminoforem transformováno na bílé světlo.

Se zkracující se vlnovou délkou emitovaného světla roste napětí, při kterém se proud v propustném směru začíná zvětšovat. U křemíkové (Si) diody je toto napětí asi 0,6 V, u zelené LED z GaP 1,7 V a u modré z SiC již 2,5 V.

Základní monokrystaly diod bývají překryty kulovými vrchlíky z epoxidové pryskyřice nebo akrylového polyesteru. Materiály, z nichž se LED vyrábějí, totiž mají poměrně vysoký index lomu a velká část vyzařovaného světla by se odrážela totálním odrazem zpět na rovinném rozhraní se vzduchem.

Oproti jiným elektrickým zdrojům světla (žárovka, výbojka, doutnavka) mají LED tu výhodu, že pracují s poměrně malými hodnotami proudu a napětí. Z toho vyplývá jejich užití v displejích (ve tvaru cifer a písmen). Kombinací LED základních barev (červená, zelená, modrá) je možno získat i barevné obrazovky.

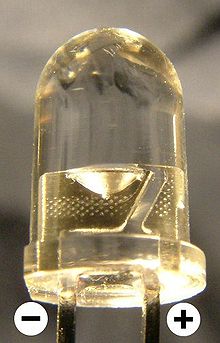

Konstrukčně představují LED součástku, v níž je kontaktovaný čip (nebo kombinace čipů) zastříknut materiálem s požadovanými optickými vlastnostmi (LED se vyrábějí v bodovém či rozptylném provedení, s různým vyzařovacím úhlem). Kontakty mohou být v provedení pro povrchovou montáž (SMD) nebo ve tvaru ohebných či poddajných přívodů. Sestavy více LED, pouzdřené společně mohou mít samostatně vyveden každý čip, společnou anodu či katodu nebo jiný systém kontaktování dle zamýšleného užití (například dvojbarevné diody).
